| Tekniset tiedot
(poikkeavat mitat ja varusteet tarjotaan pyynnöstä) |

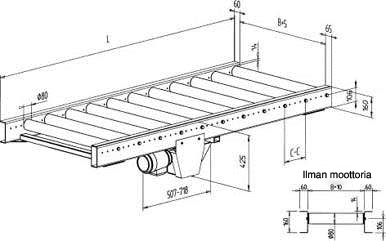

| Rungon kehys taivutettu 5 mm paksusta U-profilista 60 x
160 x 60 mm. |
| Rungon kehyksen pituus vakiona 2500 mm. |
|
| Rullan pituudet (hihnan leveydet): 500, 600,
700, 800, 900, 1000, 1100, 1200, 1300, 1500 ja 1400 mm. |
| Pituudet: 700 mm:stä aina 20 metriin
riippuen kuormituksesta, nopeudesta, jne. |
| Vakiorullat: kuulalaakeroidut
Ø 80 x
2 mm, rulla jako 111, 167, 222, 278 mm. |
| Simpukkavaihdemoottori: 0,25 - 1,1
kW 400 V 50 Hz. |
| Hihnan kiinteä nopeusalue 3-30 m/min,
vaihtoehtona portaaton nopeus taajuussäädöillä. |
| Kuormitus ja
kapasiteetti |
|
|
Lastaus sallittu koskien 80 mm
rullia, kg/juoksumetri |
Sallittu kuormitus |
| |
koskien 160 mm:stä rungon
kehystä |
| Jako |
Rullien pituus |
|
|
|
|
|
|
| rullat |
300-900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
| 111 |
2300 |
1600 |
1350 |
1050 |
800 |
630 |
450 |
| 167 |
1500 |
1100 |
900 |
700 |
550 |
420 |
300 |
| 222 |
1200 |
800 |
700 |
550 |
400 |
320 |
230 |
| 278 |
1000 |
600 |
500 |
400 |
300 |
250 |
150 |
|
| Runko |
|
| kehys |
Kg/juoksumetri |
| 840 mm |
7000 |
| 1250 mm |
4000 |
| 2500 mm |
850 |
|
|
| Maks. kuormitus 4500
kg/vetoyksikkö tai / 100 rullaa
Käyttökohteet |
| Useimmat sovellukset, missä on kyse
painavista tuotteista |
|
|

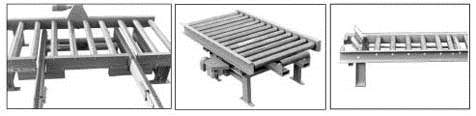

| Pneumaattinen nosto ja lasku,
mahdollisuus vaihdettaessa |
Sähkövetoinen kääntöpöytä, voidaan
kääntää vapaavalintaisiin kulmiin. |
Pakkauslavojen erottaja jarrulla. |
| ketjurataan. |
|
|
|
 |
| Kaikki mitat
millimetreissä. |
| Pidätämme
oikeuden muutoksiin. |
